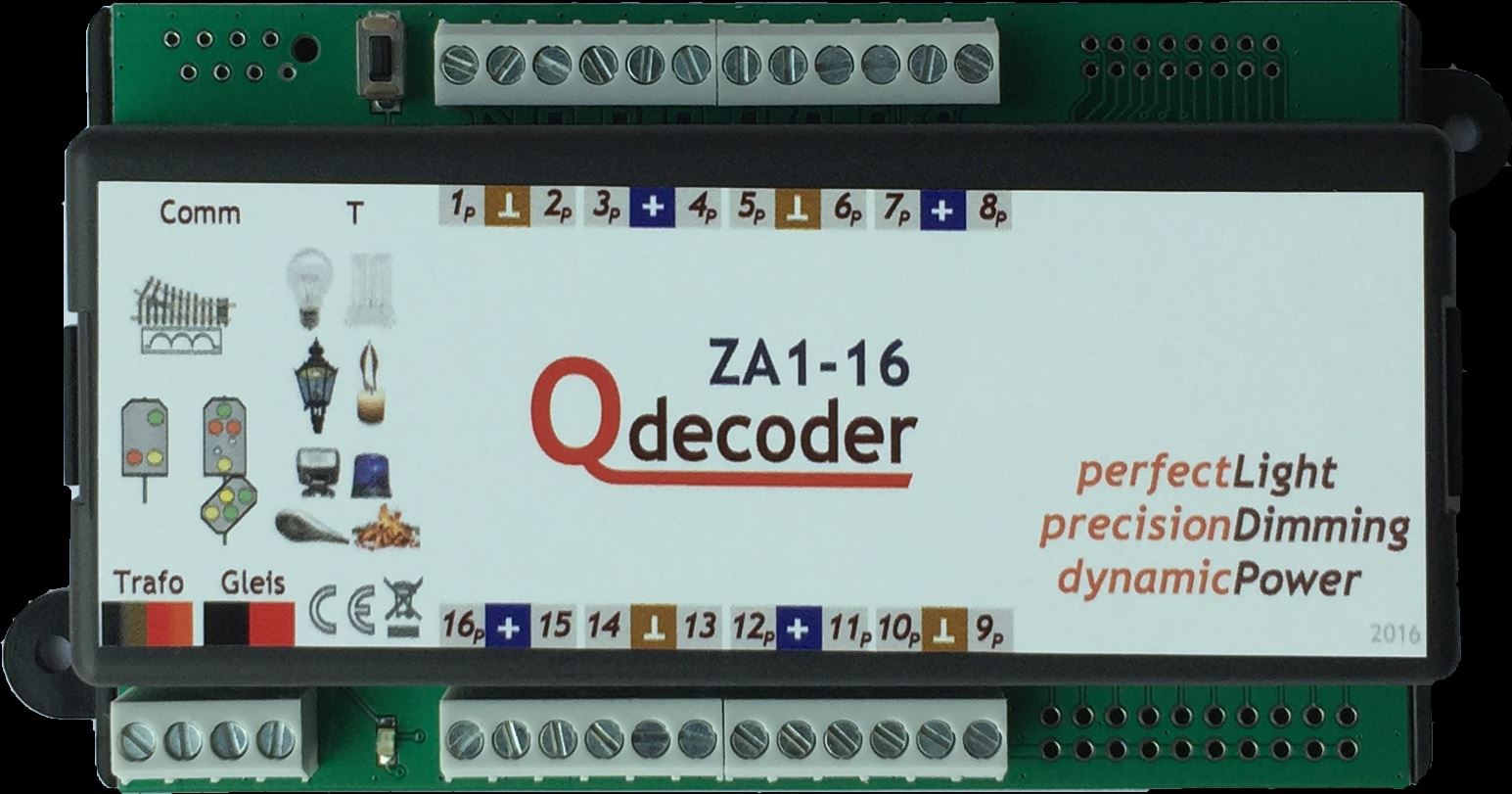

Standarddecoder ZA1-16

STANDARDDECODER (LICHTDECODER)

Der Qdecoder ZA1-16 ist ein Licht-, Weichen und Signaldecoder für

8 magnetische Weichen- und Signalantriebe
16 Lampen mit verschiedenen Lichteffekten
Leuchtstoffröhre - auch defekt
Gaslaterne
Schweißlicht
Rundumleuchte
Lagerfeuer
Zufalls-Blitzlicht
Zufalls-Blinklicht
...
16 Lampen in Lichtsignalen
rot - grün
Blocksignale
rot - grün - gelb
z.B. Signale im Ks-System
rot - grün - grün/gelb
z.B. Signale im Hp-System
Hp-Hauptsperrsignale mit 5 Lampen (Ausfahrsignale mit Rangiersignal)
Vr-Vorsignale (2x grün, 2x gelb)
Kombinationen von Hp-Hauptsignal und Vr-Vorsignal an einem Signalmast
Für jedes angeschlossene Bauteil kann die Adresse individuell festgelegt werden.
Für jeden Ausgang kann individuell Blink-, Puls- oder Dauerbetrieb eingestellt werden mit Blinkzeiten zwischen 0,02 Sekunden und 11 Minuten
Jeder Ausgang kann individuell gedimmt werden.
13 Ausgänge bieten Präzisionsdimmung mit 30.000 bis 60.000 Dimmstufen
die Dimmfrequenz ist für je vier Ausgänge zwischen 1 Hz und 60 kHz einstellbar.
DCC oder Märklin/Motorola
Es werden Ströme von 2 A mit Schaltspitzen bis 4 A unterstüzt.
Programmierung über Konfigurationsvariablen
Maße: 100x60x18mm
Mit dem ZA1-16 können Lichtsignale geschaltet werden. Allerdings fehlen die "Super"-Funktionen der Alleskönner, wie beispielsweise Dunkeltasten und die Phantomsignalbilder der Relaistechnik.

Die deLuxe Ausführung des Qdecoder ZA1-16 (QD118) bietet gesteckte Schraubklemmen und erleichtert somit die Montage.

Perfekte Signalansteuerung mit direkter Unterstüztung aller Signalsysteme realisiert der Qdecoder ZA1-16+ (QD123).
Der Qdecoder ZA1-16+ bietet darüber hinaus eine automatische Ablaufsteuerung, Tasterbetrieb von Signalen (für den Einsatz auf analog betriebenen Modelleisenbahnanlagen) sowie einen frei programmierbaren Funktionsgenerator.

Für Weichen mit Servomotor verwenden Sie bitte ebenfalls den Qdecoder ZA1-16+ oder den Qdecoder ZA3 mit Servomodul für 16 (QD132) oder 8 Servos (QD131). Für den ZA3 ist auch ein Relaismodul für die Polarisierung von Weichenherzstücken verfügbar.

Hersteller: Qelectronics
