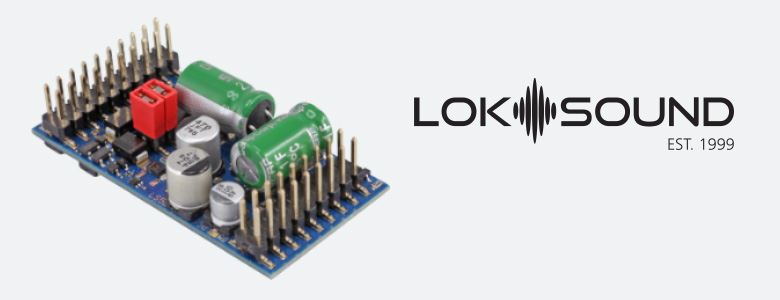

LokSound 5 L DCC/MM/SX/M4

Der LokSound 5 L findet seinen Platz überall dort, wo der LokSound 5 leistungsmäßig nicht mehr "passt". Dies sind idealerweise Fahrzeuge der Nenngröße 0, aber auch kleinere Spur 1 Fahrzeuge sind für den LokSound 5 L kein Problem. Trotz seiner kompakten Abmessungen von nur 50,8 mm x 25.4 mm x 14 mm ist er mit einem Dual-Lautsprecherausgang und integriertem PowerPack ausgestattet.

Der Loksound 5 L ist immer mit Stiftleisten ausgestattet und wird ab Werk mit einer Adapterplatine geliefert, die über Lötanschlusspunkte verfügt.

Betriebsarten
Wie alle Familienmitglieder ist auch der LokSound 5 L ein echter Multiprotokoll-Decoder. Er beherrscht das Datenformat DCC ebenso wie Motorola , Selectrix und M4. Im DCC-Format sind 14 bis 128 Fahrstufen so selbstverständlich wie 2- und 4-stellige Adressen und bis zu 32 Funktionen. Dank RailComPlus melden sich die Decoder an einer geeigneten Digitalzentrale vollautomatisch an.

Er beherrscht alle DCC Programmiermodi und dank RailCom können mit passenden Zentralen die CV-Werte auf dem Hauptgleis ausgelesen werden. Für Zentralen, die nur die CVs von 1-255 programmieren können existieren Hilfsregister.

Motorola -Anwender profitieren von bis zu 28 Fahrstufen bei 255 Adressen. Drei weitere Motorola -Adressen ermöglichen die Auslösung von 16 Funktionen. Ein eingebauter Programmiermodus macht auch mit der ehrwürdigen Control Unit 6021 eine Umprogrammierung möglich.

Das M4-Protokoll gestattet eine automatische Anmeldung an mfx -kompatiblen Zentralen.

Der LokSound 5 L Decoder erkennt die Märklin Bremsstrecken ebenso wie ZIMO HLU Bremsbefehle oder das Lenz ABC System. Auch das Bremsen mit DCC-Bremsbausteinen oder mit Gleichspannung ist möglich. Darüber hinaus hält er auch bei einer Selectrix Bremsdiode an. Eine ABC-Pendelzugautomatik ermöglicht das automatische Pendeln zwischen zwei Bahnhöfen.

Der LokSound 5 L Decoder kann auf analogen Gleich- und Wechselstrombahnen eingesetzt werden.

Sound
Der LokSound 5 L Decoder kann bis zu 10 Kanäle gleichzeitig wiedergeben. Jeder Kanal kann hierbei mit bis zu 16 Bit / 31250 kHz aufgelöst werden und bietet endlich HiFi-Qualität auf Ihrer Anlage. Es ist praktisch kein Unterschied zum Original mehr hörbar. Eine Doppel Class-D Audioendstufe mit bis zu zwei mal 3W Ausgangsleistung steuert die Lautsprecher an, die zwischen 4 Ohm und 32 Ohm Impedanz haben dürfen. Der riesige 128 Mbit Soundspeicher sorgt für genügend Kapazität.

Alle Einzelgeräusche können individuell in der Lautstärke angepasst werden. Die superflexible Soundengine ohne starren Ablaufplan erlaubt die vorbildgenaue Simulation aller denkbaren Schienenfahrzeuge. Drei separat einstellbare Bremsfunktionen und zwei alternative Lastszenarien geben Ihnen die maximale Kontrolle über Ihre Fahrzeuge.

Funktionen
Jeder LokSound 5 L Decoder wartet mit 11 verstärkten Funktionsausgängen auf. Daneben sind noch 6 weitere Logikpegel-Ausgänge vorhanden, die auf Wunsch auch (2 Stück) RC-Servos oder SUSI-Erweiterungsmodule ansteuern können. Alle wichtigen Lichtfunktionen sind vorhanden. Die Helligkeit jedes Ausgangs kann separat eingestellt werden. Der Decoder beherrscht das automatische An- und Abdrücken beim Entkuppeln für ROCO , Krois und Telex -Kupplungen. 4 Sensoreingänge können auf Wunsch Funktionen auslösen.

Motorsteuerung
Die Motorsteuerung des LokSound 5 L wurde erneut grundlegend verbessert. Eine variabel einstellbare PWM-Taktfrequenz von 10kHz bis 50kHz sorgt gerade bei Glockenankermotoren für einen superleisen Betrieb Das typische "Brummen" gehört der Vergangenheit an. Die Lastregelung kann nun mit bis zu 10 CVs auch an schwierige Fälle angepasst werden. Die einzigartige "Autotune" Funktion ermöglicht das automatische Einmessen des Decoders an den Motor. Der LokSound 5 LDecoder liefert mit bis zu 3.0A Motorstrom genügend Saft.

Technische Daten
Betrieb unter DCC mit RailComPlus , M4, Motorola und Selectrix
32 Funktionen schaltbar (abhängig von der Zentrale)
32-Bit-Prozessor
Digitaler Class-"D"-Verstärker mit bis zu 3 W Leistung (LokSound 5 XL: 13 W)
Jeder Kanal in 16-Bit-Auflösung und 31250 kHz Samplerate
Geräuschspeicher mit 128 Mbit Kapazität
Motorregelung mit 50 kHz Taktfrequenz
RC-Servos und Susi-Module ansteuerbar
3 neue, individuell einstellbare Bremsregler
Zweistufige Schwerlast-Simulation
Updatefähig mit ESU-LokProgrammer
LokSound 5 L
Für die Baugrößen 0 und I
Motorstrom 3 A
11 verstärkte Ausgänge für Sonderfunktionen (Total: 17 Ausgänge)
Anschlussmöglichkeit für 2 RC-Servos
Doppelendstufe zur Ansteuerung von 2 Lautsprechern
PowerPack-Speicherkondensator serienmäßig
Abmessungen: 50,8 mm x 25.4 mm x 14 mm
Schnittstelle
Stiftleiste mit Adapter
